蘇州燦宇裝配式衛生間技術要點
2020-09-22
蘇州燦宇裝配式公廁技術要點
2.5.技術要求：

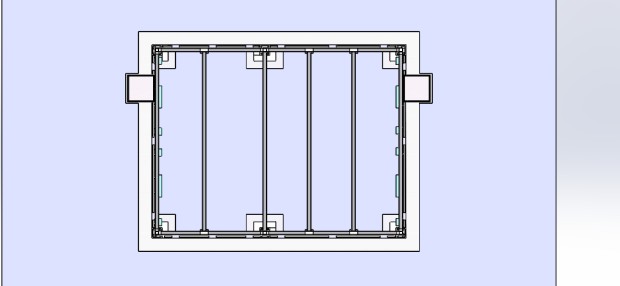

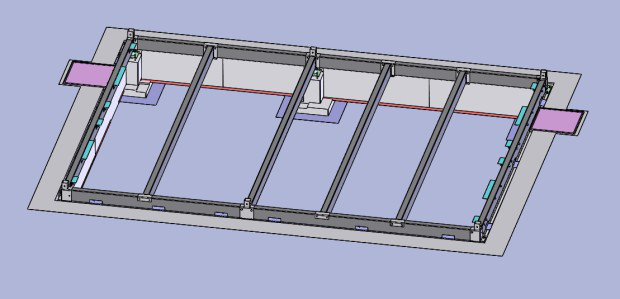

★2.5.1基礎：采用四周混凝土預制基礎；混凝土支墩采用C30、內部預埋螺紋鋼筋籠及預埋螺栓（螺紋鋼筋籠為φ10mmHRB335螺紋鋼、預埋不低于10.9級、熱鍍鋅、M16螺栓4只（三帽、雙墊、熱鍍鋅），工廠內預制蒸氣完成，擋土墻為預制多孔板，詳見下圖。
2.5.2底板：
★地板采用整體熱浸鍍鋅鋼平臺加≥100mm厚聚氨酯復合一體板裝配而成；
★熱浸鍍鋅鋼平臺：采用□≥150×150×2.5mm方管焊接成模塊框架（或連接板），整體熱浸鍍鋅防腐（鍍鋅厚度＞86μm），模塊框架之間采用M16熱浸鍍鋅高強度螺栓連接（螺栓等級為8.8級），單帽、雙墊（均采用熱鍍鋅）。
★≥100mm厚聚氨酯復合一體板：采用綠色環保、保溫隔音、防潮防火等性能防滑拋光磚、聚氨酯（PU）、0.5mm熱鍍鋅鋼板、≥□60×40X1.0mm方管桁架及≥2mm厚SBS復合成一體，且四周有凹凸槽，塊與塊之間采用耐老化密封膠密封。詳見下圖。
蹲坑、管路及底板等部件需在工廠內發泡復合成一體，對管道進行試壓處理。
蹲便器、坐便器采用水箱感應、手動一體式。

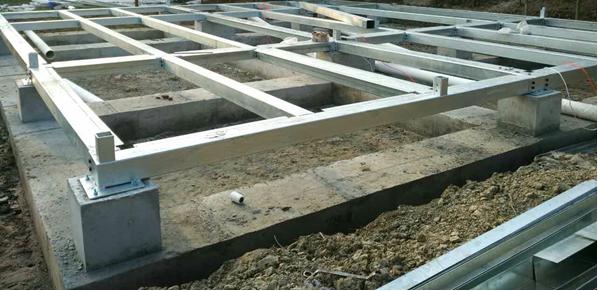

熱浸鍍鋅鋼平臺：
2.5.3墻體：
★（1）承重墻：采用承重、保溫、隔音、防水及內置方管桁架于一體厚度為100mm的聚氨酯復合板（即：方管（□≥60×40×1.0mm）、聚氨酯（PU）及≥0.5mm鍍鋅板發泡復合而成）。詳見下圖。
（2）內墻：男廁、女廁、第三衛生間、母嬰室及管理間采用拋釉磚干掛，掛件采用鋁模條（表面氧化處理），現場裝配；詳見下圖。
★（3）外墻：采用陶板干掛（規格：≥16mm*450mm*1200mm），掛件全部采用鋁型材或不銹鋼，現場裝配。
陶板：
★2.5.4屋面：
（1）第一層采用厚度為≥100mm聚氨酯復合屋面板（即：≥0.5mm熱鍍鋅鋼板、聚氨酯（PU）、□≥60mm×40mmX1.0mm方管復合成一體，且四周有凹凸槽，塊與塊之間采用耐老化密封膠密封；
（2） 第二層為≥2mm厚SBS防水層；
（3）第三層為屋面瓦，采用灰色彩鋼瓦；
2.5.5吊頂：采用≥δ0.8mm鋁吊頂（M8螺桿，0.6mm三角龍骨）。
2.5.6門、窗：
★（1）門采用鋁板復合門：≥1mm鋁板，表面氟碳烤漆防中間水高密度板（含門套），規格為≥1040mm*2100mm；鎖具、鉸鏈全部采用優質不銹鋼；把手為優質鋁合金。
（2）窗采用≥50mm鋁合金窗，雙層≥10mm鋼化玻璃，窗內套及窗外套為≥2mm鋁板表面氟碳烤漆，配備隱形紗窗（≥750mm*2250mm）。
★2.5.7隔斷板
采用厚度不小于37mm聚氨酯復合板（鋁合金模條（表面氧化）、≥1mm鋁板（表面為木紋氟碳烤漆）、聚氨酯（PU）發泡復合成一體，鎖具、把手及鉸鏈等配件為不銹鋼。
2.5.8燈具配置：所有照明采用安裝LED矩形燈（含抽風功能），大小規格為600mmx300mm；所有照明采用安裝LED節能燈具，每盞燈功率≤8W
2.5.9潔具：
2.5.9.1所有潔具采用優質陶瓷潔具,符合以下標準：
（《小便器用水效率限定值及用水效率等級》（GB 28377）
《蹲便器用水效率限定值及用水效率等級》（GB 30717）
《坐便器水效限定值及水效等級》 （GB 25502））

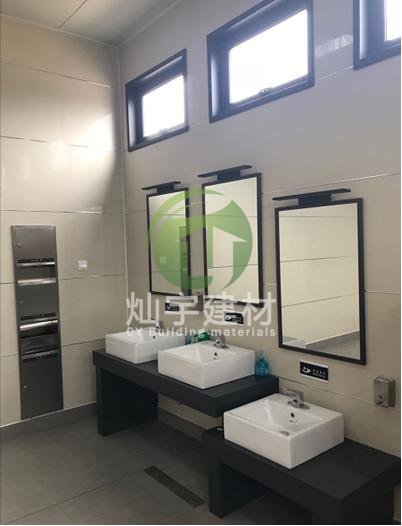

2.5.9.2男、女衛生間洗手臺盆采用一體式不銹鋼洗手臺盆（表面為氟碳烤漆），各設置一個兒童洗手位，采用感應式水籠頭；
★2.5.9.3無障礙間采用304不銹鋼（表面為氟碳烤漆）洗手臺盆，采用感應式水龍頭；第三衛生間洗手臺盆必須考慮無障礙人員的使用，特別是輪椅人員的使用
★2.5.9.4蹲便器、坐便器采用水箱感應手動一體式（水箱罩為亞克力板）。座便器采用水箱感應手動一體式（水箱罩為亞克力板）。
蹲便器 座便器
2.5.9.6小便斗款式
2.5.10配件：
2.5.10.1標識：所有標識采用亞克力板（衛生間標識、廁位標識、文明標識等）。
2.5.10.2衣帽鉤（≥5kg）、洗手液盒、安全扶手、紙盒及殘疾扶手等均為304不銹鋼，且安全扶手及殘疾扶手外面須用無菌防滑套；
2.5.10.3無障礙間及座便位須設置無線呼救器；
2.5.10.4第三衛生間設置折疊嬰兒床和兒童安全座椅
2.5.10.5所有開關、插座等采用西門子品牌或優于；
2.5.10.6感應烘手器、紙盒及垃圾箱采用三合一組合柜機，詳見下圖。
★2.5.11 每個廁位設置新風系統；（每個廁位設置抽風系統，且抽風口為不銹鋼，三維一體的抽風系統，徹底解決廁所的臭味。）
